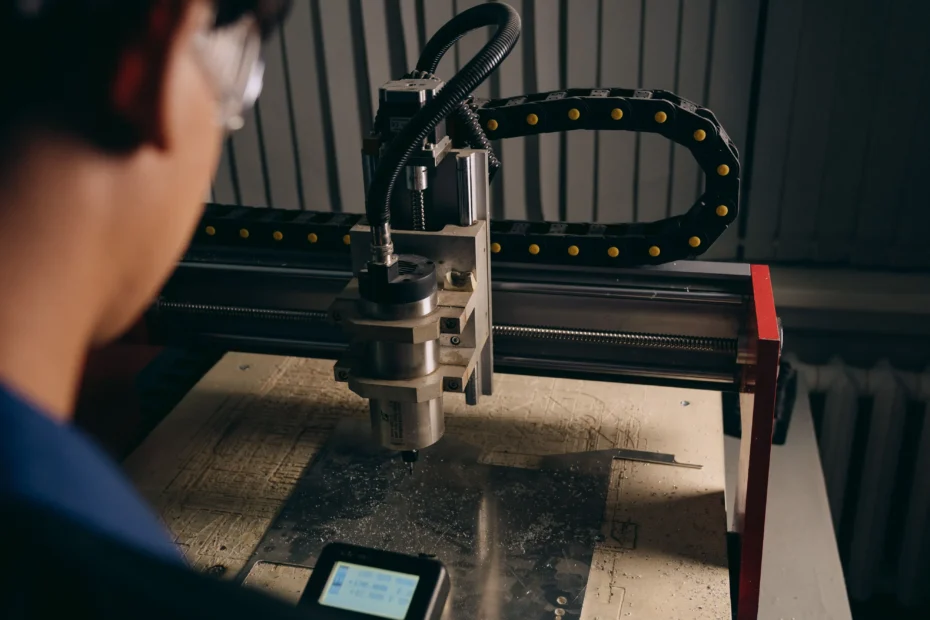

Obróbka 5-osiowa czy 3-osiowa – kiedy Twój detal naprawdę potrzebuje pięciu osi?

Na rysunku jest aluminiowy korpus: otwory na czterech ścianach, dwa z nich pod kątem, do tego kieszeń od spodu. Na frezarce 3-osiowej oznacza to kilka przełożeń detalu i przy każdym ponowne bazowanie. Na centrum 5-osiowym całość powstaje w jednym zamocowaniu. Tyle że obróbka 5-osiowa nie jest odpowiedzią na każde zlecenie – przy prostej płycie zapłacisz po prostu wyższą stawkę za maszynę, której możliwości nie wykorzystasz. Obróbka 5-osiowa czy 3-osiowa? Sprawdź różnice między metodami i dowiedz się, które rozwiązanie wybrać!

Czym różni się maszyna 3-, 4- i 5-osiowa?

Liczbą kierunków, w których narzędzie może pracować względem detalu bez jego przekładania. Frezarka 3-osiowa porusza narzędziem w trzech liniowych osiach X, Y i Z – frez zawsze stoi pionowo i „widzi” detal tylko z góry. Maszyna 4-osiowa dokłada jedną oś obrotową, najczęściej w postaci podzielnicy obracającej detal wokół osi poziomej. Centrum 5-osiowe ma dwie osie obrotowe (zwykle A i C albo B i C), które pozwalają pochylić narzędzie lub detal pod niemal dowolnym kątem.

W praktyce różnica sprowadza się do trzech rzeczy:

• dostęp – maszyna 5-osiowa dociera do pięciu ścian detalu w jednym zamocowaniu,
• liczba mocowań – obróbka wielostronna na 3 osiach to zwykle 2–5 przełożeń, na 5 osiach często jedno,
• warunki skrawania – pochylony frez pracuje krótszym wysięgiem i lepszą częścią ostrza, więc mniej drga i zostawia gładszą powierzchnię. Dotyczy to zwłaszcza frezów kulistych: na maszynie 3-osiowej czubek takiego freza ma prędkość skrawania bliską zeru, a po pochyleniu narzędzia pracuje on na obwodzie.

Maszyny 5-osiowe różnią się też budową. W konstrukcji stół–stół obie osie obrotowe są w stole (dobre do mniejszych detali), w układzie głowica–stół jedna oś jest w głowicy, druga w stole, a w układzie głowica–głowica obie osie pracują w głowicy, co pozwala obrabiać bardzo duże elementy. Dla zamawiającego rodzaj kinematyki ma znaczenie głównie przy dużych i ciężkich detalach, bo decyduje o maksymalnych wymiarach i masie części. Jak wygląda sama usługa, opisujemy na stronie frezowania CNC w naszej narzędziowni.

Czym jest obróbka 3+2, a czym frezowanie symultaniczne?

To dwa tryby pracy maszyny 5-osiowej: w 3+2 osie obrotowe ustawiają detal i się blokują, w trybie symultanicznym wszystkie pięć osi porusza się jednocześnie.

W obróbce 3+2 (indeksowanej) maszyna obraca detal pod zadanym kątem, blokuje osie obrotowe i dalej frezuje jak zwykła maszyna 3-osiowa, tylko z innej strony. Tak powstają otwory pod kątem, płaszczyzny skośne i kieszenie na bocznych ścianach. Według szacunków branżowych tryb 3+2 pokrywa około 60–70% zastosowań maszyn 5-osiowych, a program jest prostszy niż przy pełnej obróbce 5-osiowej.

Frezowanie symultaniczne potrzebne jest przy powierzchniach swobodnych, które zmieniają krzywiznę w każdym kierunku: łopatkach, wirnikach, gniazdach form czy elementach lotniczych o opływowym kształcie. Narzędzie cały czas zmienia kąt, żeby pracować prostopadle do powierzchni albo pod optymalnym nachyleniem.

Kiedy pięć osi realnie zmienia wynik?

Gdy detal trzeba obrabiać z trzech lub więcej stron, ma podcięcia, cechy pod kątem albo powierzchnie przestrzenne. W tych przypadkach 5 osi skraca czas, poprawia dokładność albo w ogóle umożliwia wykonanie części.

Detale obrabiane z wielu stron

Korpusy, obudowy i wsporniki z otworami na kilku ścianach to najczęstszy powód, dla którego wybieramy centrum 5-osiowe. Znika przekładanie, a razem z nim czas ustawiania i pomiary pośrednie. Orientacyjnie: obudowa obrabiana z dwóch stron to na 3 osiach ok. 60 minut, na 5 osiach ok. 40 minut. Korpus obrabiany z pięciu stron to odpowiednio ok. 180 i 80 minut.

Otwory i płaszczyzny pod kątem, podcięcia, głębokie kieszenie

Na maszynie 3-osiowej każda cecha pod kątem wymaga osobnego przyrządu albo ustawienia. Na 5 osiach detal po prostu się obraca. Przy głębokich kieszeniach pochylenie wrzeciona pozwala użyć krótszego frezu – a krótszy frez to mniej drgań i lepsza powierzchnia.

Powierzchnie swobodne

Wirniki, łopatki, elementy form wtryskowych czy implanty mają kształty, których frez 3-osiowy nie obejdzie. Część z nich na maszynie 3-osiowej jest po prostu niewykonalna, inne wymagałyby dodatkowego elektrodrążenia.

Wąskie tolerancje położenia między powierzchniami

Każde przełożenie to ryzyko przesunięcia bazy. Orientacyjnie dokładność położenia między operacjami przy kilku mocowaniach wynosi ±0,03–0,05 mm, a w jednym mocowaniu ±0,005–0,010 mm. Jeśli rysunek wymaga współosiowości otworów po przeciwnych stronach korpusu albo pozycji w setnych częściach milimetra, obróbka w jednym zamocowaniu jest najpewniejszą drogą.

Kiedy trzy osie w zupełności wystarczą?

Gdy detal można obrobić z jednej lub dwóch stron, nie ma podcięć ani cech pod kątem, a naroża wewnętrzne mogą mieć promień. Według szacunków branżowych dotyczy to 70–80% typowych detali przemysłowych.

Na maszynie 3-osiowej sprawdzą się dobrze:

• płyty montażowe, pokrywy i wsporniki z kieszeniami i otworami od góry,
• detale dwustronne, które wymagają jednego przełożenia,
• profile 2D i 2,5D – kontury, rowki, stopnie,
• większe serie prostych części, gdzie liczy się niska stawka godzinowa.

Przy takich detalach maszyna 5-osiowa wykona pracę w tym samym czasie, tylko drożej.

Czy obróbka 5-osiowa jest droższa?

Za godzinę – tak, za gotowy detal – nie zawsze. Porównywać trzeba cenę sztuki, a nie stawkę maszyny. Orientacyjnie godzina pracy centrum 5-osiowego kosztuje 1,5–2,5 raza więcej niż maszyny 3-osiowej. Na polskim rynku podaje się widełki rzędu 135–250 zł/h dla 3 osi i 250–400 zł/h dla 5 osi. Z drugiej strony każde przełożenie to 10–30 minut ustawiania plus pomiar.

Przykładowa kalkulacja dla korpusu aluminiowego obrabianego z czterech stron (wartości orientacyjne):

Ten sam korpus obrabiany tylko z jednej strony wychodzi odwrotnie: ok. 150 zł na 3 osiach i ok. 175 zł na 5 osiach. Geometria decyduje, nie sama technologia.

Do rachunku dochodzą koszty, których nie widać w tabeli: przyrządy mocujące do każdego ustawienia, dłuższe programowanie przy obróbce symultanicznej i ryzyko braku przy przełożeniu. Przy produkcji jednostkowej i krótkich seriach przyrządy potrafią stanowić dużą część ceny, dlatego tam 5 osi opłaca się szybciej niż w dużej serii.

Jakie są ograniczenia obróbki 5-osiowej?

Wyższa stawka, trudniejsze programowanie, ryzyko kolizji i mniejsza sztywność przy ciężkiej obróbce zgrubnej w porównaniu z masywną maszyną 3-osiową. Każdy z tych punktów wpływa na to, czy 5 osi ma sens przy danym zleceniu:

• programowanie – ścieżki dla obróbki symultanicznej przygotowuje się w zaawansowanym CAM, z symulacją całej maszyny. To więcej czasu technologa przed pierwszym detalem,
• kolizje – przy pochylonym wrzecionie i obracającym się stole trzeba kontrolować położenie głowicy, uchwytu i detalu względem siebie,
• sztywność – stół uchylny z osiami obrotowymi przenosi mniejsze siły niż sztywny stół frezarki 3-osiowej, więc bardzo ciężką obróbkę zgrubną dużych detali robi się czasem na innej maszynie,
• gabaryt i masa detalu – w maszynach, w których obie osie obrotowe są w stole, ograniczeniem jest masa, jaką stół może szybko obracać.

Dlatego dobry wykonawca nie wrzuca wszystkiego na centrum 5-osiowe, tylko dzieli pracę między maszyny tak, by każda robiła to, w czym jest najtańsza.

Gdzie obróbka 5-osiowa jest standardem?

W lotnictwie, przemyśle zbrojeniowym, energetyce, medycynie i przy produkcji form – wszędzie tam, gdzie detale są przestrzenne, lekkie i wymagają ciasnych tolerancji położenia. W lotnictwie to m.in. wsporniki, okucia i elementy konstrukcyjne z aluminium i tytanu z cienkimi ściankami. W zbrojeniówce – korpusy i elementy mechanizmów z wieloma cechami pod kątem. W przemyśle spożywczym – elementy maszyn pakujących ze stali nierdzewnej, często o skomplikowanej geometrii.

Jak to wygląda w praktyce, pokazujemy w case study produkcji komponentów lotniczych CNC.

Nie wiesz, ile osi potrzebuje Twój detal?

Nie musisz tego wiedzieć – wystarczy przesłać model 3D i rysunek, a technolog dobierze maszynę i strategię obróbki. Wybór między 3, 4 a 5 osiami zapada na etapie programowania CAM, na podstawie geometrii, tolerancji, materiału i wielkości serii. Proces od rysunku do ścieżek narzędzia opisujemy we wpisie o tym, co dzieje się w CAD/CAM między Twoim rysunkiem a gotowym detalem.

Jeśli masz wpływ na projekt, możesz obniżyć koszt jeszcze przed wyceną: ogranicz liczbę stron, z których detal wymaga obróbki, zamiast cech pod kątem stosuj tam, gdzie to możliwe, cechy prostopadłe, a naroża wewnętrzne projektuj z promieniem.

Centra 5-osiowe HERMLE w ZM Zalesie

W naszym parku maszynowym pracują 3-, 4- i 5-osiowe centra obróbcze, w tym maszyny HERMLE i OKUMA. Dzięki temu nie dopasowujemy detalu do jednej maszyny, tylko wybieramy tę, która da najniższą cenę sztuki przy wymaganej dokładności. Specjalizujemy się w produkcji jednostkowej i małoseryjnej, czyli dokładnie tam, gdzie eliminacja przyrządów i przełożeń daje największą różnicę. Wyślij nam rysunek – podpowiemy, na której maszynie detal wyjdzie najkorzystniej.
