Czy wiesz, że sworznie i tuleje to niewielkie elementy, od których zależy sprawność wielu maszyn? Łączą ruchome części, przenoszą obciążenia, wspierają pracę mechanizmów, słowem, są nieodłącznym elementem wielu urządzeń.
Produkcja sworzni i tulei wymaga odpowiedniego doboru materiału, technologii obróbki, kontroli wymiarów i znaczenie mają jeszcze inne aspekty. Jakie funkcje pełnią sworznie i tuleje i na co zwrócić uwagę przy ich wyborze?
Sworznie – co to jest?
Sworzeń to element, który ma kształt walca. Służy do łączenia części mechanicznych i zazwyczaj wspiera ich obrót. Stosuje się go w przegubach, połączeniach ruchomych i układach mechanicznych.
Sworznie są w maszynach przemysłowych, urządzeniach transportowych, pojazdach oraz sprzęcie wykorzystywanym w budownictwie i rolnictwie. Przykładem są sworznie łączące elementy mechanizmu lub umożliwiające ruch części roboczej maszyny.
W sworzniach ważne są między innymi średnica, długość, kształt końców, sposób zabezpieczenia przed wysunięciem oraz wymagania dotyczące odporności na zużycie.
Rodzaje sworzni – co wpływa na ich konstrukcję?
Sworznie czasami przyjmują postać prostego walca, ale mogą być też wyposażone w łeb lub mają dodatkowe elementy ułatwiające montaż i zabezpieczenie.
Do spotykanych rozwiązań należą:
- sworznie walcowe – stosowane do łączenia i ustalania położenia elementów, zależnie od konstrukcji połączenia,
- sworznie z łbem – wyposażone w zakończenie ułatwiające osadzenie lub ograniczające przesuwanie się elementu,
- sworznie z otworem zabezpieczającym – umożliwiające zastosowanie odpowiedniego zabezpieczenia, np. zawleczki,
- sworznie z końcem gwintowanym – pozwalające na mocowanie z wykorzystaniem nakrętki lub połączenia gwintowego, jeśli przewiduje je projekt.
Czym są tuleje i jakie pełnią funkcje?
Tuleja to element o cylindrycznej budowie, zwykle z otworem wewnętrznym. Czasami służy jako powierzchnia prowadząca, element dystansowy, część połączenia mechanicznego lub komponent ograniczający zużycie innych podzespołów.
Tuleje często współpracują ze sworzniami. W takim układzie tuleja może stanowić powierzchnię, w której osadzony jest sworzeń. Zapewnia na przykład dopasowanie o ograniczenie zużycia współpracujących części.
Tuleje królują w maszynach przemysłowych, układach napędowych, urządzeniach transportowych i wielu innych konstrukcjach mechanicznych. Ich parametry dobiera się do obciążeń, rodzaju ruchu, warunków pracy oraz wymagań dotyczących trwałości.
Jakie rodzaje tulei można wyróżnić?
Budowa tulei zależy od jej przeznaczenia:
- tuleje proste – o podstawowej geometrii walcowej, wykorzystywane do prowadzenia lub osadzania innych elementów,
- tuleje dystansowe – służące do zachowania określonej odległości między częściami konstrukcji,
- tuleje redukcyjne – pozwalające dopasować elementy o różnych średnicach,
- tuleje prowadzące – pomagające utrzymać właściwy kierunek ruchu współpracującego elementu,
- tuleje ślizgowe – przeznaczone do pracy w układach, w których występuje ruch ślizgowy.

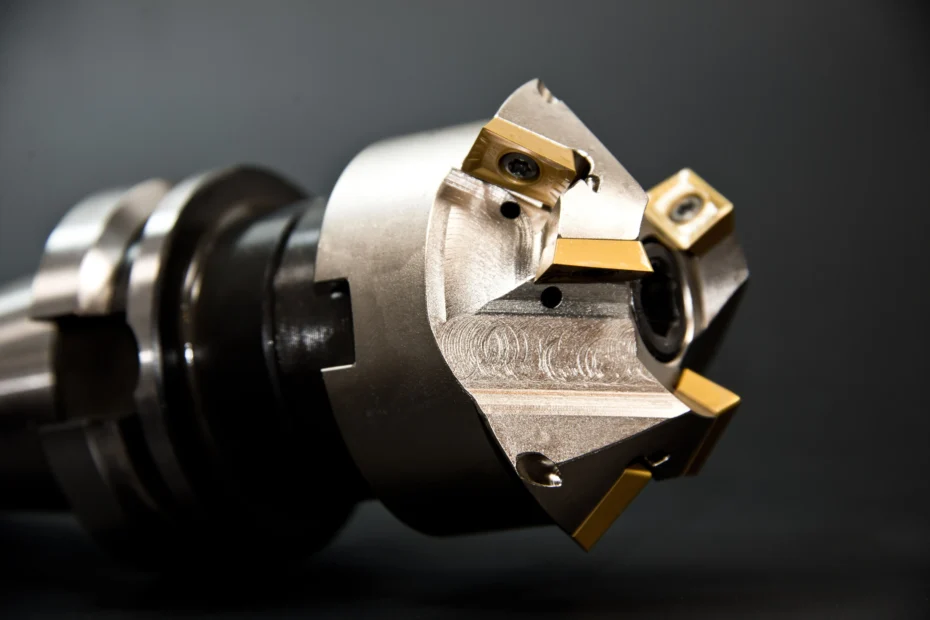

Produkcja tulei i sworzni – jak przebiega proces?
Produkcja tulei i sworzni powinna zacząć się od tego, aby określić wymagania. Wówczas dobiera się materiał, sposób obróbki i parametry wykonania. Znaczenie ma nie tylko kształt detalu, lecz także tolerancje wymiarowe, wymagane wykończenie powierzchni oraz sposób współpracy z innymi częściami.
W przypadku elementów o geometrii walcowej jedną z podstawowych metod wytwarzania jest toczenie. W tej technologii obrabiany materiał wykonuje ruch obrotowy. Narzędzie skrawające usuwa jego nadmiar i nadaje detalowi wymagany kształt. W ten sposób przebiega produkcja rowków, faz, otworów czy gwintów.
Toczenie CNC w produkcji sworzni i tulei
Toczenie CNC wykonują tokarki sterowane numerycznie. Całość nadzoruje program przygotowany na podstawie dokumentacji technicznej.
W produkcji sworzni toczenie umożliwia uzyskanie odpowiedniej średnicy, długości i kształtu powierzchni zewnętrznych. W przypadku tulei proces może obejmować obróbkę średnicy zewnętrznej oraz obróbkę otworu wewnętrznego.
Zastosowanie CNC to esencja powtarzalności. Przyspiesza prace, a co ważne, ogranicza ludzkie błędy. Nie oznacza to jednak, że sama automatyzacja gwarantuje właściwy rezultat. Istotne pozostają prawidłowe przygotowanie programu, dobór narzędzi, mocowanie materiału oraz kontrola gotowych części.
Jakie materiały wykorzystuje się do produkcji sworzni i tulei?
Materiał należy dobrać do obciążeń, rodzaju ruchu, warunków środowiskowych i oczekiwanej trwałości części. W produkcji sworzni i tulei wykorzystuje się między innymi stal, aluminium, mosiądz, miedź oraz inne metale i ich stopy. Każdy z nich ma inne właściwości.
Stal wiedzie prym tam, gdzie ważne są wytrzymałość i odporność na obciążenia. Aluminium sprawdza się w konstrukcjach, w których znaczenie ma ograniczenie masy. Mosiądz i miedź są dobre w rozwiązaniach wymagających określonych właściwości materiałowych.
W niektórych zastosowaniach znaczenie ma również dodatkowa obróbka, na przykład cieplna, która może zmieniać właściwości materiału.
Co wpływa na koszt produkcji sworzni i tulei?
Cena wykonania detalu zależy od kilku czynników. Jednym z nich jest stopień skomplikowania geometrii – proste elementy walcowe mogą wymagać mniej operacji niż części z rowkami, gwintami, otworami lub innymi dodatkowymi cechami.
Znaczenie mają również:
- rodzaj materiału,
- wymiary półfabrykatu,
- wymagane tolerancje,
- jakość powierzchni,
- liczba operacji obróbczych,
- wielkość zamówienia i powtarzalność produkcji,
- potrzeba wykonania dodatkowych procesów technologicznych oraz kontroli.
Wybór producenta sworzni i tulei – na co zwrócić uwagę?
W Zalesie oferujemy obróbkę metali dla branży automotive, obróbkę metali dla przemysłu zbrojeniowego, obróbkę metali dla przemysłu lotniczego oraz obróbkę metali dla przemysłu spożywczego.
Jeśli szukasz wykonawcy sworzni, tulei lub innych precyzyjnych elementów metalowych, skontaktuj się z zakładem – porozmawiajmy!
1. Gdzie stosuje się sworznie do maszyn budowlanych?
Sworznie do koparek, ładowarek i innych maszyn budowlanych łączą ruchome elementy, w tym ramiona, wysięgniki i osprzęt. Muszą być dopasowane do obciążeń i warunków eksploatacji.
2. Czy można zamówić sworznie na wymiar?
Tak, sworznie można wykonać zgodnie z dokumentacją i wymaganiami klienta. Należy określić średnicę, długość, gatunek stali oraz ewentualne dodatkowe operacje, takie jak wiercenie otworów pod zabezpieczenia czy fazowanie krawędzi.
3. Jaka stal sprawdza się przy produkcji sworzni?
Dobór stali zależy od obciążeń, odporności na ścieranie i przeznaczenia elementu. W niektórych zastosowaniach stosuje się również hartowanie, które zwiększa twardość materiału. Parametry należy dopasować do wymagań technicznych.
4. Co wpływa na żywotność sworzni i tulei?
Najważniejsze są jakość materiału, precyzja wykonania, właściwe pasowanie i smarowanie. Odpowiednio dobrane elementy ograniczają zużycie połączenia sworzeń–tuleja i ryzyko kosztownych napraw.
5. Jakie informacje podać przy zamówieniu sworzni?
Najlepiej przygotować rysunek techniczny z wymiarami, tolerancjami i informacją o materiale. Warto również określić zastosowanie elementu oraz wymagania dotyczące obróbki cieplnej i dodatkowych operacji.
